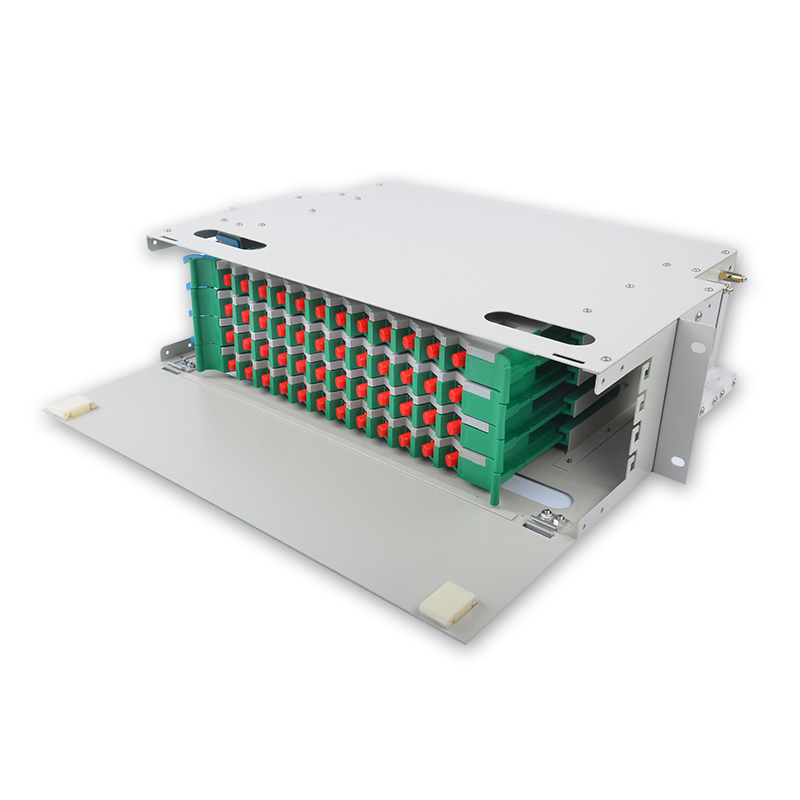

48芯ODF单元箱子框光纤配线架含FC托盘满配

48芯ODF单元箱子框光纤配线架含FC托盘满配是指48芯ODF子框光纤配线架内包含了12芯一体化模块*4块，12色FC束状尾纤*4条，FC光纤法兰48个及必须设备的整套产品，其主要实用监控工程及小区机房内使用光纤接入网中的光纤终端点，具有光缆的配线和熔接功能，可以实现光缆纤芯的灵活跳接及存储，兼容ST、SC、FC、及LC光纤适配器接口.

1.光缆固定装置

为满足不同场景使用需求，ODF单元箱侧面挂耳设计为可移动模式，可根据机柜不同深度进行调节，光缆固定座设计为左右侧面均有，输入主缆开剥后与未开剥的分别固定，最大限度保户光缆受外力拉扯时受到损坏。

2.光缆引入口

光缆经开剥后需要引入ODF单元箱内的12芯一体化模块内熔接，而光缆引放口在两光缆固定座之间，方便穿插。

3.ODF单元箱柜门

ODF单元箱柜门使用卡扣设。打开操作只需把卡扣下按门板翻开即可，操作简单开捷。

4.光缆熔纤装置

ODF单元箱光纤熔接配线缆分配均在12芯FC一体化模块内完成，



光纤熔接配线单元盒形状完整，无毛刺、无气泡、无龟裂和空洞、无翘曲、无杂质等缺陷。全部底色应均匀连续。经静电喷塑处理，其色泽应均匀一致无划痕和露底。

48芯ODF单元箱光纤配线架主要型号空箱，方头满配，圆头满配，小方头满配与ST满配等几种型号，同时又可根据光里面适配光纤线的型号进行划分，常规有SM/OM1/OM2/OM3

/OM4等几类光纤型号.

型号	描述
GW-GPXODF48	48芯ODF单元箱  430*135*300 空箱
GW-GPXODF-48SC-	48芯ODF单元箱  430*135*300 含12芯一体化模块*4块 SC束状尾纤*4束 SC光纤法兰48pcs
GW-GPXODF-48FC-	48芯ODF单元箱  430*135*300 含12芯一体化模块*4块 FC束状尾纤*4束  FC光纤法兰*48pcs
GW-GPXODF-48LC-	48芯ODF单元箱  430*135*300 含12芯一体化模块*4块 LC束状尾纤*4束或8束  LC光纤法兰*24pcs或48pcs    12芯一体模块可容纳24芯LC
GW-GPXODF-48ST-	48芯ODF单元箱  430*135*300 含12芯一体化模块*4块 ST束装尾纤*4束 ST光纤法兰*48pcs

1用19”标准安装界面，适用于多种机架、机柜上的安装。

2采用金属结构，表面涂装静电喷塑，结构轻巧，外形美观。

3全模块化设计，全正面化操作，安装灵活、施工维护方便。

4抽拉式设计，集熔接配线一体化的熔接配线模块。

5可适用于束状和带状光缆。

6每盘可安装12个SC，FC,LC（双芯），及ST适配器，适配器正面呈30°角，既保证拉光纤的 曲率半径，又可避免激光损伤眼睛。

7模块可取出至设备外操作，简单方便。

8光缆和尾纤均具有2m以上的盘储空间。

48芯ODF单元箱子框光纤配线架含SC托盘满配适用于利用光纤技术传输数字和类似语音、视频及数字信号，19寸标准规格，安装于各类标准机架机柜中，主要应用工程为政府部门、医疗、教育、金融、商业地产、文化传煤等通信机房均可适用。
